S130BL直流無刷電機
S130BL BRUSHLESS DC MOTOR
基本性能
Genaral Specification
項目 ltem | 性能 Specifications |
繞組方式 Winding Type | 星形 star |
霍爾角度 Hall Effectangle | 120° |
環境溫度 Ambient Temperature | -20°C-+50°C |
絕緣電阻 Insulation Resistance | 100 MΩMin.500VDC |
絕緣等級 Insulation class | F |
電氣強度 Dielectric Strength | 700VAC for 1 minute |
IP等級 Class of lP | 42 |
電機規格
Electrical Specifications
型號 Model | 130BL158-430 | 130BL183-630 | 130BL208-630 | 130BL233-630 | 130BL258-630 |
極數 Number of poles | 8 | 8 | 8 | 8 | 8 |
相數 Number of phases | 3 | 3 | 3 | 3 | 3 |
額定電壓 Nominal voltage VDC | 48 | 310 | 310 | 310 | 310 |
額定轉速 Rated speed RPM | 3000 | 3000 | 3000 | 3000 | 3000 |
額定扭矩 Rated torque N-M | 5 | 7.5 | 10 | 12.5 | 15 |
額定電流 Rated current Amps | 38 | 9 | 12 | 15 | 18 |
輸出功率 Output power W | 1570 | 2356 | 3141 | 3926 | 4712 |
峰值扭矩 Peak torque N-M | 15 | 22.5 | 30 | 37.5 | 45 |
峰值電流 Peak current Amps | 114 | 27 | 36 | 45 | 54 |
力矩常數 Torque constant N-M/A | 0.131 | 0.845 | 0.845 | 0.845 | 0.845 |
反電勢常數 Back EMF constant V/KRPM | 13.7 | 88.6 | 88.6 | 88.6 | 88.6 |
轉動慣量 Rotor inertia Kg.mm2 | 7.2 | 10.8 | 14.4 | 18 | 21.6 |
機身長度 Body length mm(L) | 158 | 183 | 208 | 233 | 258 |
重量 Mass Kg | 7 | 9 | 11 | 13 | 15 |
傳感器 sensor | 霍爾 Honeywell | ||||
產品防護等級 Product Class of lP | IP42 | ||||
存儲環境溫度 Storage ambient temperature | -25°C-+70°C | ||||
產品表面溫度 Product surface temperature | <=95°C | ||||
環境濕度 Ambient humidity | 85% RH或以下《無結露) <=85% RH | ||||
工作環境 Working environment | 戶外(無陽光直射),無腐蝕氣體,無易燃氣體,無油霧,無塵埃 No direct sunlight,non-corrosive gas, none flammable gas ,no oil misit,no dust | ||||

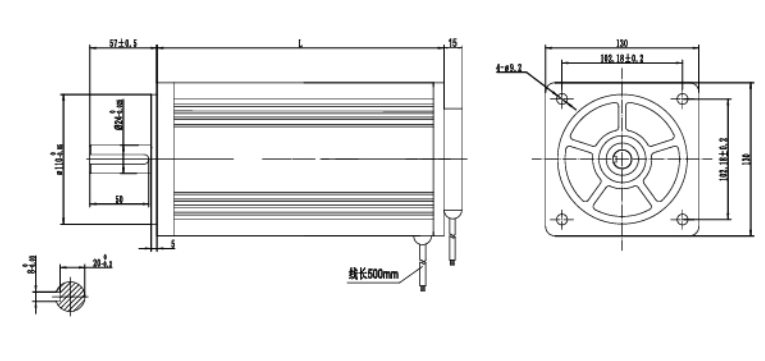

電機外形尺寸
Dimensions
單位
Unit=mm

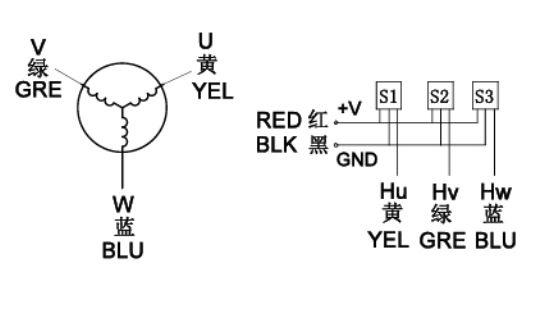

接線圖
Wiring Diagram
